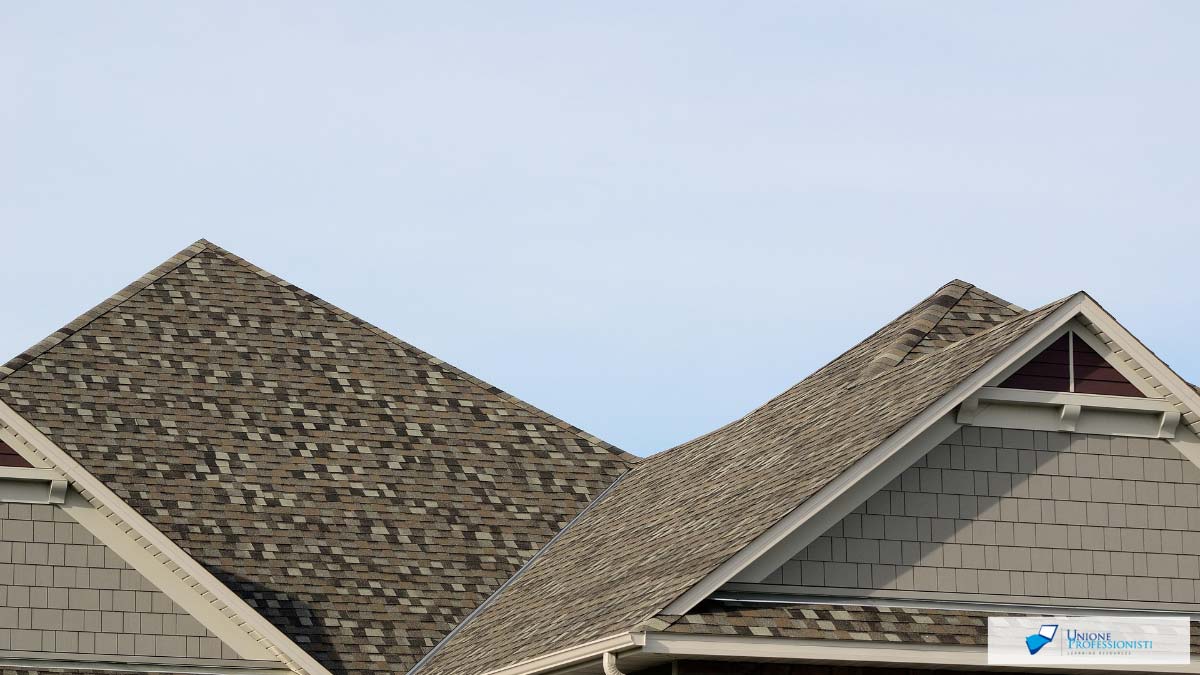

Tetto a padiglione: come si disegna e caratteristiche

Il tetto a padiglione è un tipo di copertura che trova spazio in molte progettazioni residenziali e rurali grazie alla sua funzionalità e al suo impatto estetico. La sua forma distintiva, con le falde che si incontrano in un unico punto centrale, lo rende ideale per particolari esigenze progettuali, come la resistenza a condizioni climatiche difficili o la creazione di spazi ampi e ben ventilati sotto la copertura.

Proprio per via delle sue caratteristiche così peculiari, però, tra le tipologie di tetti a falda è quello più complesso da progettare. In questo articolo, esploreremo in dettaglio come si disegna il tetto a padiglione, analizzando anche gli strumenti utili e le tecniche di calcolo da considerare durante la realizzazione del progetto.

Il tetto a padiglione è una copertura con falde inclinate che riveste completamente la pianta dell’edificio. È una copertura che si adatta a varie planimetrie: quadrate, rettangolari o anche irregolari. La struttura prevede che il numero delle falde corrisponda ai lati della pianta e che tutte le falde abbiano la stessa pendenza.

Le falde si uniscono al punto più alto, il colmo, creando la caratteristica forma piramidale. Gli elementi tecnici fondamentali affinché si possa parlare di tetto a padiglione sono:

• pendenza costante delle falde;
• linea di gronda uniforme;
• falde esclusivamente piane, si escludono quindi geometrie più complesse come quelle cilindriche o coniche.

Oltre all’aspetto estetico, il tetto a padiglione è particolarmente indicato in aree con climi piovosi o nevosi, poiché facilita il deflusso dell’acqua e la rimozione di foglie e detriti dalle falde. Inoltre, offre un ampio spazio sottotetto, che può essere sfruttato come loft o mansarda, e che consente l’inserimento di elementi come abbaini e pannelli fotovoltaici.

Il manto di copertura può essere realizzato con vari materiali, ognuno con vantaggi e caratteristiche specifiche. Il tetto a padiglione in legno è molto apprezzato per la sua resistenza e sostenibilità, sebbene richieda manutenzione regolare per proteggerlo da insetti e muffe. Il bitume, più economico, è facile da installare e mantenere, ma ha una resistenza limitata a temperature estreme. Le tegole in laterizio sono durature e offrono buone proprietà termiche, mentre se si cerca un’opzione più economica, ma simile in estetica, la scelta ricadrà sulle tegole in cemento. Un altro materiale moderno e resistente è la lamiera, particolarmente durevole e poco impegnativo nella manutenzione.

Rispetto ai tetti a falda tradizionali, che generalmente presentano due falde inclinate, il tetto a padiglione si caratterizza per la presenza di più falde (pari al numero dei lati della pianta) che si intersecano al vertice. Questa configurazione conferisce un aspetto più complesso ed elegante alla copertura, oltre che diversi vantaggi pratici in termini di resistenza agli agenti atmosferici. La forma a piramide, infatti, permette una distribuzione più uniforme del peso e una migliore gestione delle sollecitazioni da vento e neve, caratteristiche che lo rendono particolarmente vantaggioso in determinate zone climatiche.

Quando si parla di copertura a padiglione, bisogna anche considerare le specifiche necessità di isolamento e ventilazione. In alcuni casi, un tetto a padiglione può essere preferibile rispetto ad un tetto a falda tradizionale proprio per la maggiore possibilità di sfruttare il volume interno.

Progettare un tetto a padiglione può risultare complesso, soprattutto quando si cerca di rappresentarlo in modo preciso su un piano bidimensionale. È bene sottolineare che un disegno errato può causare diverse criticità durante la fase di costruzione, con il rischio di compromettere l’intero progetto.

Abbiamo detto che ogni lato della pianta di un edificio corrisponde a una falda del tetto, il che rende il progetto del tetto a padiglione particolarmente difficile in caso di planimetrie irregolari. La sfida principale è far combaciare le falde e mantenere una pendenza uniforme per tutte, un’operazione che richiede molta attenzione.

Per rappresentare correttamente la struttura del tetto a padiglione, è necessario seguire una tecnica precisa, il metodo delle bisettrici, che si basa sulla geometria descrittiva. La difficoltà più importante riguarda la non sempre semplice identificazione delle falde che si intersecano.

La soluzione più semplice e precisa è l’uso di un software BIM per la progettazione architettonica, che consenta di generare automaticamente il modello 3D a partire dalla pianta dell’edificio, bypassando il metodo delle bisettrici. Basta tracciare il perimetro della pianta, impostare la pendenza desiderata e il sistema creerà la copertura in modo automatico.

Naturalmente, chi desidera un maggior livello di personalizzazione, può seguire il metodo tradizionale e procedere con la modellazione di un tetto a padiglione manualmente, sempre utilizzando il software BIM in suo possesso.

Il calcolo del volume del tetto a padiglione può risultare piuttosto elaborato. Prima di procedere, è indispensabile raccogliere alcune informazioni fondamentali. La più importante riguarda la pianta del tetto, ovvero le dimensioni delle pareti interne dell’edificio, insieme allo spessore delle stesse e alla distanza tra il tetto e le pareti. Successivamente, bisognerà verificare l’altezza delle pareti, la loro perpendicolarità e le diagonali, assicurandosi che siano ortogonali tra loro.

Ci sono poi altri parametri specifici da conoscere: l’altezza del tetto nel punto più alto, l’angolo delle falde su ciascun lato, la lunghezza delle travi diagonali, il loro spessore e la distanza tra una trave e l’altra.

Solo con questi dati è possibile impostare correttamente il progetto e dare indicazioni precise durante la realizzazione. Ricordiamoci che sicurezza sul tetto e linea vita devono avere la massima priorità, sia durante la fase di costruzione che di manutenzione. L’installazione dei dispositivi anticaduta è essenziale per garantire la protezione dei lavoratori e operare in conformità alle normative vigenti.

L’inclinazione del tetto gioca un ruolo fondamentale nella progettazione di un immobile. Abbiamo visto che un tetto a padiglione offre maggiore robustezza. Inoltre, se l’obiettivo è creare una costruzione di prestigio, la maggiore inclinazione contribuisce a conferire un aspetto più elegante.

Il tetto a padiglione tradizionale ha un’inclinazione di circa 25 gradi, ma in molti casi si scelgono inclinazioni anche più accentuate, fino a 35 gradi. Per calcolare la pendenza di un tetto, bisogna tenere a mente che un’inclinazione lieve riduce inevitabilmente lo spazio abitativo sotto il tetto, ma porta con sé un vantaggio di non poco conto: la capriata bassa crea uno strato d’aria che migliora l’isolamento termico dell’edificio, garantendo un’ottima protezione contro gli sbalzi termici.

Riassumendo quanto detto finora, il tetto a padiglione offre numerosi vantaggi. In primis la maggiore resistenza agli agenti atmosferici grazie alla sua struttura robusta, il che lo rende la scelta ideale per chi vive in zone montuose o vicino al mare, dove le condizioni climatiche possono essere particolarmente avverse.

La sua inclinazione, inoltre, lo rende perfetto per l’installazione di impianti fotovoltaici, quindi ottimo per realizzare immobili a basso impatto ambientale ed efficienti. Altro aspetto positivo è la bassa manutenzione richiesta dai frontoni, che significa un risparmio concreto sia in termini di tempo che di denaro. I bordi del tetto a padiglione, poi, offrono una protezione naturale per terrazze e balconi, salvaguardandoli dalle intemperie.

Esistono però anche degli svantaggi legati a questa tipologia di copertura. Le differenze tra coperture a falde e piane riguardano, prima di tutto, i costi di costruzione sono generalmente più elevati nel tetto a falda, e la realizzazione stessa richiede un lavoro maggiore, aumentando i tempi e le risorse necessarie. Inoltre, per sfruttare appieno il tetto, è necessario considerare l’inserimento di finestre speciali, che possano adattarsi alla sua geometria. Ovviamente, la pendenza delle falde riduce lo spazio utile sotto il tetto, limitando la superficie abitabile e influenzando potenzialmente l’uso degli ambienti sottostanti.
